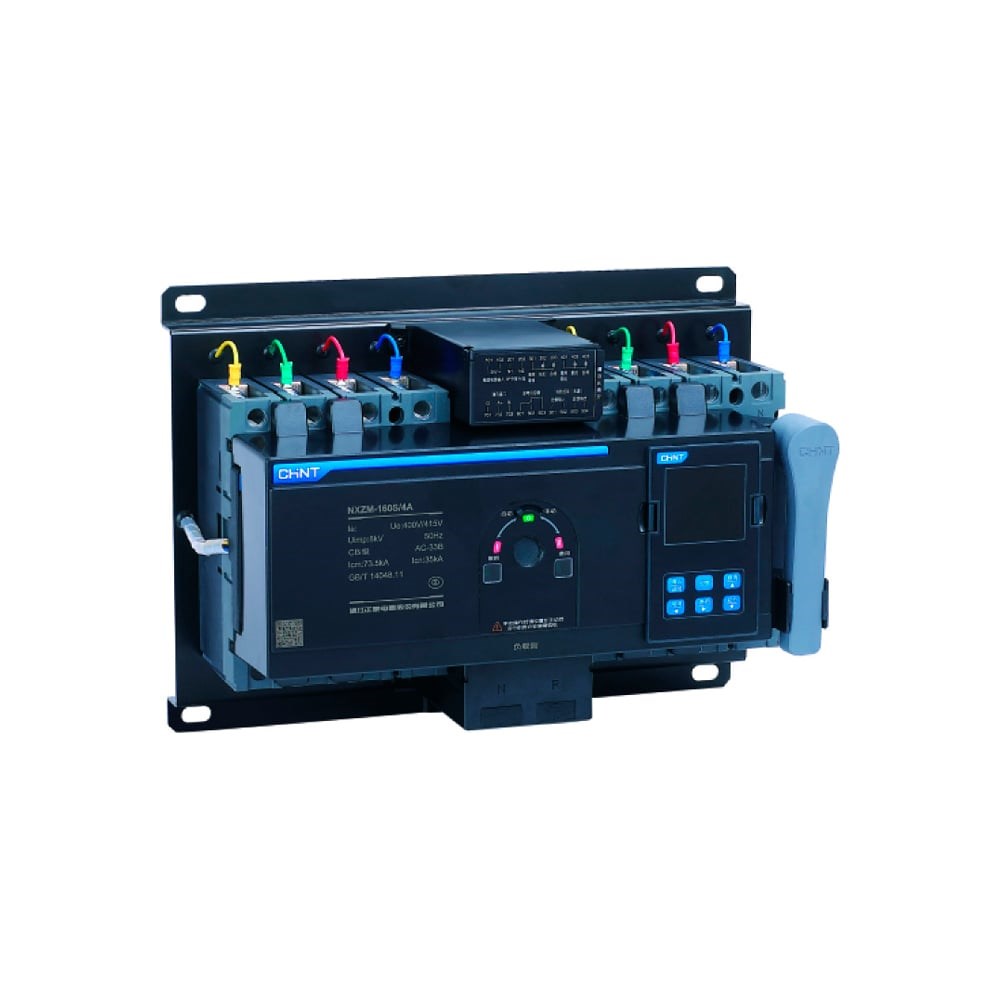

Устройство автоматического ввода резерва CHINT 256781

Устройство автоматического ввода резерва CHINT АВР 100А NXZM-125S/3B (R) 256781 предназначено для автоматического перехода от одного источника питания к другому с целью поддержания нормального питания цепей нагрузки. Подходит для работы с трехфазными четырехпроводными воздушными линиями электропередач. Такие линии с дублирующими заземлителями нейтрали встречаются на промышленных объектах и в сетях общего назначения (многоэтажные здания, жилые кварталы и др.).  Данная модель выполнена в типоразмере 125S и работает с номинальным током 100A. Возможно подключение как трех, так и четырех полюсов. Это расширяет возможности использования блока АВР NXZM-125S/3B 3P 100A в различных электрических системах и повышает степень обеспечения защиты. Устройство может стабильно работать в сложных условиях эксплуатации, таких как перепады тепла и влажности, предельно низкие или высокие температуры, образование солевого тумана и др. Режимы работы: Основной ввод с самовозвратом - при падении напряжения происходит автоматическое переключение нагрузки на питание от резервного ввода. С восстановлением напряжения на основном вводе устройство самостоятельно переведет нагрузку обратно на питание от первого ввода; Два равнозначных ввода - этот режим работы предполагает, что основной и резервный вводы находятся в равных условиях. При отсутствии напряжения на первом вводе нагрузка переключается на второй ввод. И продолжает от него питаться, даже когда напряжение на первом вводе восстановится. То есть не происходит самовозврата. При этом в случае необходимости всегда можно выполнить переключение вручную. Режим работы с генератором - он предполагает, что в качестве резервного источника электроэнергии выступает генераторная установка. В таком режиме задействуются дополнительные функции управления. Помимо переключения на резерв моноблочный АВР серии NXZM подает сигнал на запуск и остановку генератора. При этом уставки времени переключения или подачи сигнала можно самостоятельно задать с помощью блока управления. Защитные функции: Защита от повышенного напряжения - контроль напряжения на основном и резервном источнике питания. Автоматическое переключение при повышенном напряжении. Регулировка задержки времени переключения. Защита от пониженного напряжения - контроль параметров напряжения на обоих вводах. Переключение на другой ввод при пониженном напряжении. Возможность регулировки уставок напряжения и задержки времени перехода. Защита от выпадения фазы - при обнаружении отключения или обрыва фазы напряжения происходит переключение на другой ввод. Защита от перегрузки - обнаружение сверхтоков в электрической цепи и перевод питания нагрузки на другой ввод. Защита от короткого замыкания - автоматическое переключение при появлении токов короткого замыкания. Контроль токов перегрузки и короткого замыкания выполняется на обоих вводах.
