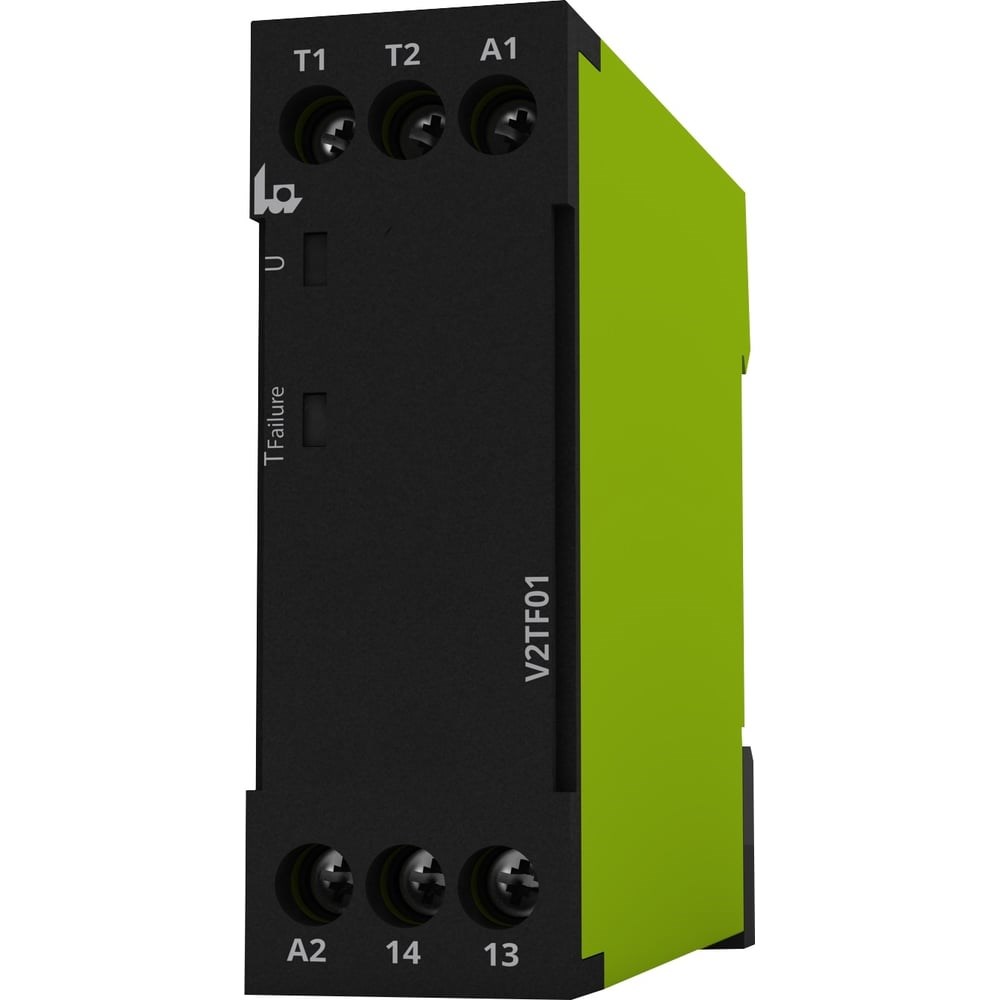

Термисторное реле контроля TELE V2TF01

Термисторное реле контроля TELE V2TF01 2100100 применяется для контроля температуры электродвигателей в обмотках которых содержатся термисторы. Предназначено для работы с терморезисторами с положительным температурным коэффициентом сопротивления (ТКС) - позисторами (PTC). Сопротивление позистора увеличивается при увеличении его температуры. Термисторы (терморезистор) - полупроводниковый элемент, сопротивление которого изменяется в зависимости от его температуры. Напряжение питания подается на клеммы A1 и A2. Выводы PTC-цепи двигателя подключаются к клеммам T1 и T2 реле контроля V2TF01. Выходной контакт термисторного реле V2TF01 замкнут до тех пор, пока суммарное сопротивление PTC-цепи меньше, чем 3.6kΩ (температура двигателя в "норме"). Если температура двигателя превысит допустимую, то сопротивление PTC-цепи превысит 3.6kΩ и выходной контакт реле V2TF01 разомкнется. После того, как температура двигателя опустится до "нормальной" (сопротивление PTC-цепи достигнет значения 1.6kΩ), выходной контакт реле контроля V2TF01 снова замкнется.
