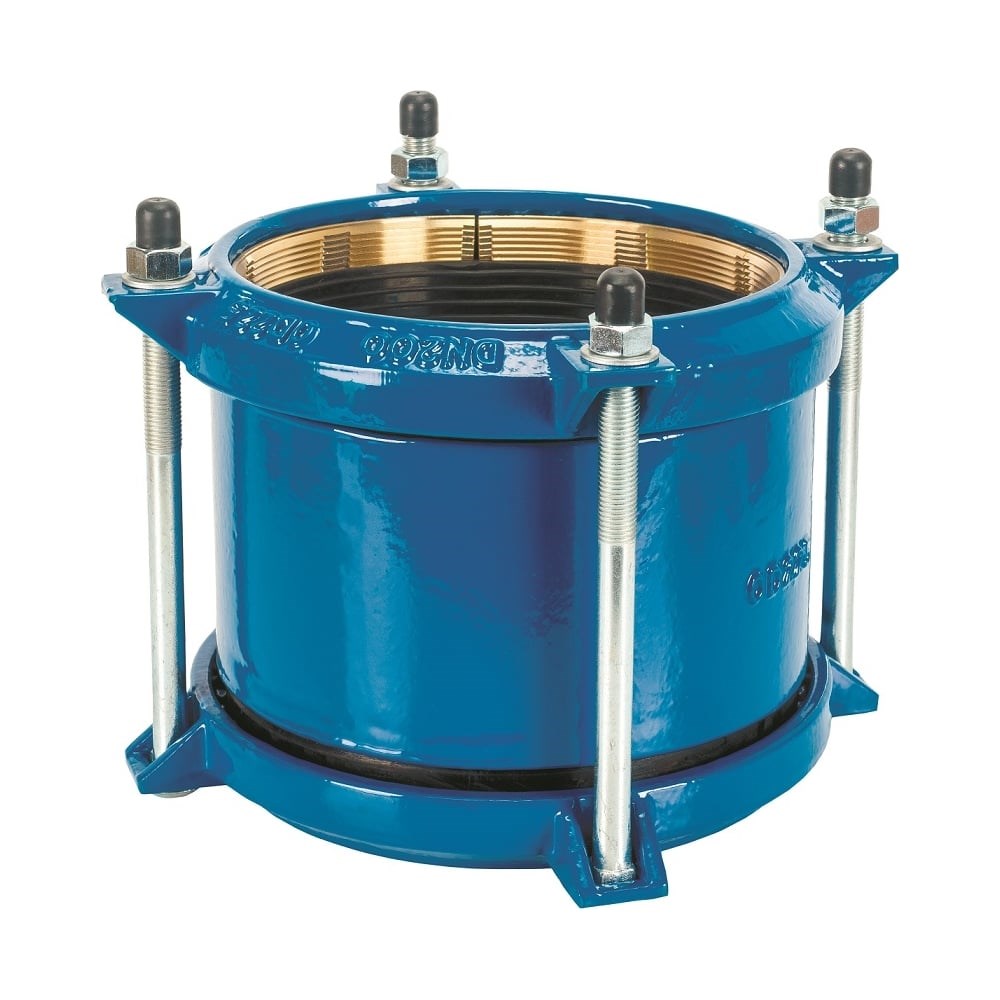

Соединительный узел АТКА ДРК-Е для ПЭ и ПНД труб Ду100 (110)

Соединительный узел ДРК-Е (двойной раструб компенсирующий) с резиновым уплотнением и латунными разрезными кольцами предназначен для соединения гладких концов полиэтиленовых труб ПНД (РЕ) и труб ПВХ (PVC) в трубопроводах с давлением до 1,6 МПа. Соединительный узел ДРК-Е также имеет другие наименования: муфта соединительная универсальная, муфта обжимная, UR-52. ДРК-Е состоит из корпуса, двух крышек, двух резиновых уплотнений в виде кольца, фиксатора и крепежного комплекта. Корпус и крышки покрыты эпоксидно-порошковой эмалью толщиной 250 мкр. Герметизация зазоров между резиновым уплотнением и корпусом, и между уплотнением и трубой происходит одновременно, при затягивании гаек крышки и деформации резинового кольца. При этом латунный фиксатор, выполненный в виде разрезного кольца, острыми насечками врезается в наружную поверхность пластиковой трубы. Это препятствует осевым перемещениям в соединении в процессе эксплуатации. Расположение фиксаторов исключает их контакт с рабочей жидкостью. Каждый типоразмер ДРК-Е предназначен для определенного внешнего диаметра пластиковой трубы. Крышки соединены общими болтами, поэтому герметизация происходит для двух концов труб сразу. Подвижное соединение гладкого конца трубы с муфтовым концом ДРК-Е облегчает проведение монтажно-демонтажных работ.
