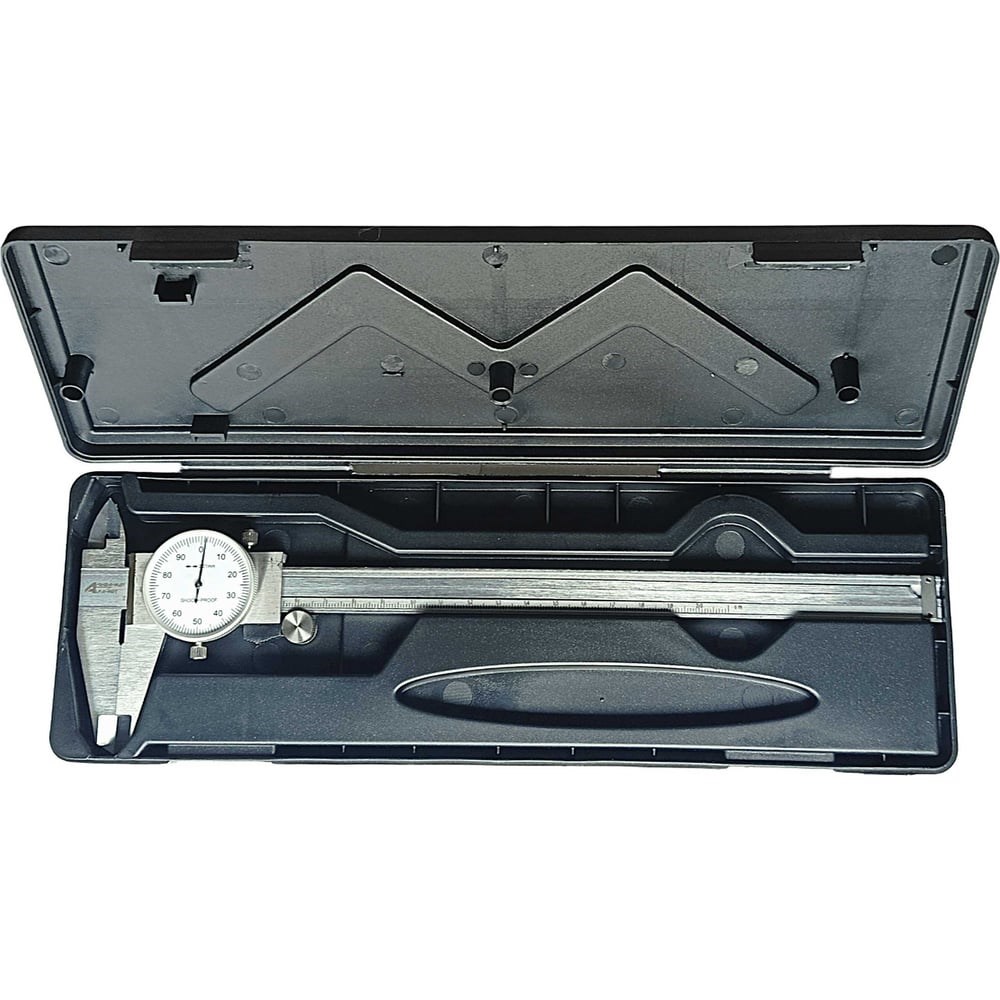

Штангенциркуль АЛЬФА-НДТ ШЦК-I-200-0,01

Штангенциркуль ШЦК-I (название типа «ШЦК-I» и другие технические условия на штангенциркули регламентированы ГОСТ 166-89) с двусторонним расположением губок, глубиномером и ценой деления 0.01 мм предназначен для измерений наружных и внутренних размеров деталей, а также, при помощи специального глубиномера - глубины отверстий и уступов. Применяется в машиностроении, приборостроении и других отраслях промышленности. Штангенциркуль состоит из штанги с измерительной шкалой и подвижной рамки с отсчетным устройством стрелочного типа. Отсчетное устройство приводится в движение с помощью зубчатого механизма. Стрелка на циферблате отсчитывает доли миллиметра, т.е. показание штангенциркуля складывается из отсчета целых значений по шкале штанги и дробных по показаниям стрелочного индикатора штангенциркуля. Плавное перемещение рамки обеспечивается пружиной, расположенной внутри рамки. Тип штангенциркуля ШЦК-I отличается двусторонним расположением губок и специальным глубиномером, который используется для измерения глубины отверстий. Штангенциркуль специальный винт для настройки нулевого положения отсчетного устройства. Фиксация рамки производится при помощи стопорного винта.
