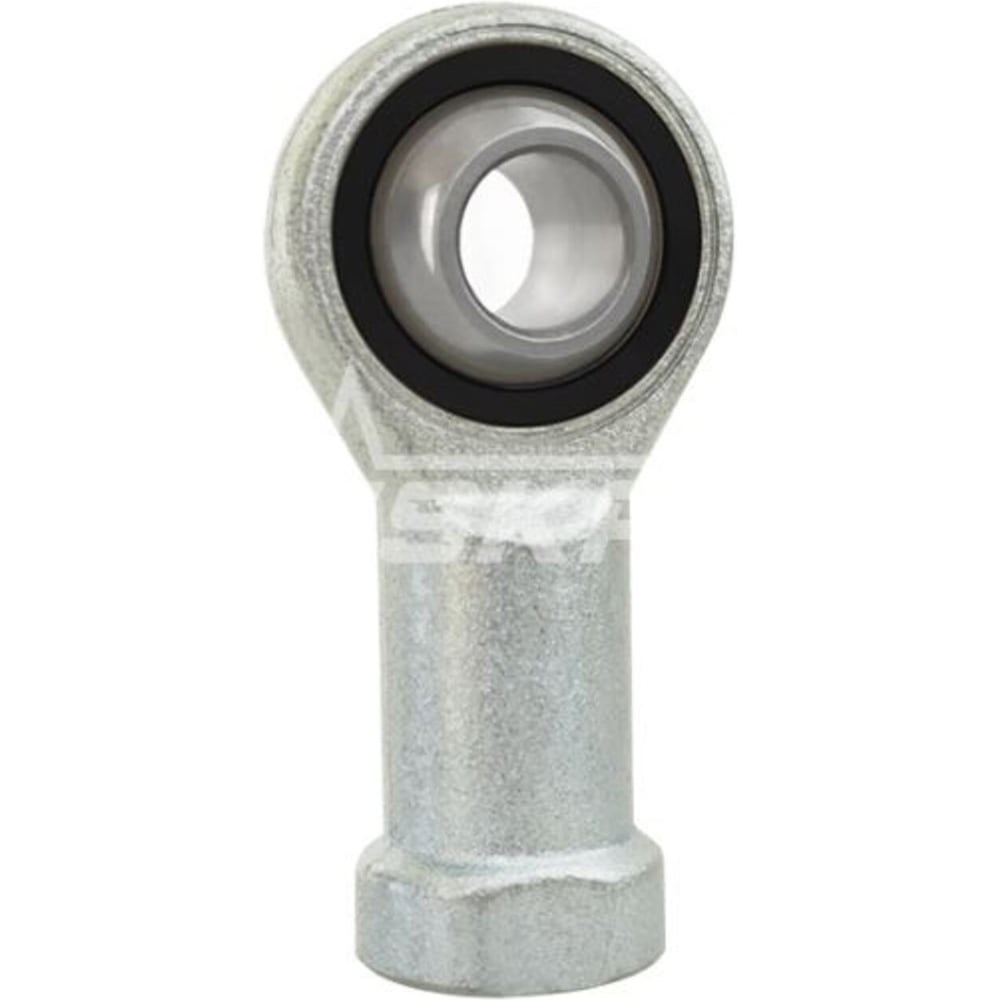

Шарнирный наконечник iskra TSFL14CSS-ISKRA

Шарнирный наконечник TSFL14CSS ISKRA изготовлен из нержавеющей стали с парой трения сталь/спеченная бронза. Имеет тканевую PTFE-прокладку для снижения уровня трения. Вид резьбы: внутренняя левая Внутренний диаметр: 14 мм Наружный диаметр: 36 мм Динамическая грузоподъемность: 19 кН Статическая грузоподъемность: 24 кН Шарнирный наконечник готов к монтажу и не требует дополнительного обслуживания. Справляется с нагрузками при качении, вращении и опрокидывании. Внутренний диаметр d, мм 14 Наружный диаметр D, мм 28 Ширина B, мм 19 Наружный диаметр d2, мм 36 Диаметр хвостовика d4, мм 21 Глубина крепежного отверстия l3, мм 21 Внутренний диаметр d1, мм 16,8 Размер резьбы d3, мм M14x2 Длина хвостовика шарнирной головки l5, мм 8 Расстояние от центра отверстия шарнира до хвостовика l7, мм 18 Диаметр хвостовика d5, мм 25 Высота h1, мм 57 Ширина основания W, мм 21 Ширина C1, мм 14,5 Угол поворота α, ° 16 Расстояние от краев r1smin, мм 0,3 Пара трения сталь/PTFE Диаметр сферы dK, мм 25,4 Длина наконечника l4, мм 76 Направление резьбы левая Динамическая нагрузка C, kН 19 Статическая нагрузка C0, kH 24
