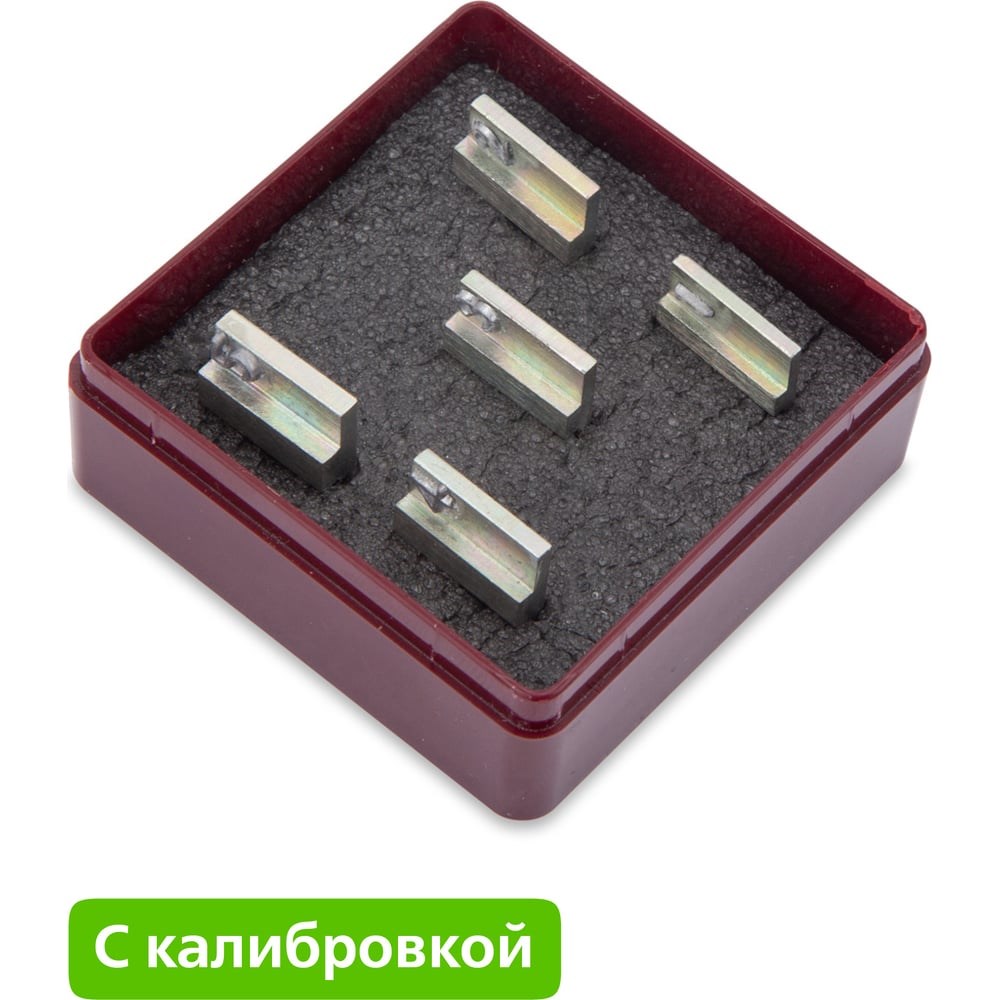

Образцы-имитаторы Элитест 116403

Образцы-имитаторы предназначены для определения вогнутости и выпуклости корня сварного шва при проведении радиографического контроля сварных соединений. Оценка параметров осуществляется визуально и/или с помощью денситометра. При проведении оценки необходимо сравнить оптическую плотность изображений с оптической плотностью канавки или выступа на образце-имитаторе. Изделие производится в соответствии с требованиями ГОСТ Р 50.05.07-2018.Для проведения измерений необходимо выбрать образец-имитатор по предельно допустимым значениям вогнутости и выпуклости корня шва. Толщина образца должна быть равной показателю усиления контролируемого участка сварного шва. Далее образец-имитатор фиксируется на объекте контроля напротив источника излучения в 5 мм от шва. Иногда допускается закреплять образец со стороны пленки. Таким образом, оптическая плотность изображения образца-имитатора на снимке должна быть равной оптической плотности изображения сварного шва.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИГлубина канавки, h1 № 1 — 0,6 ± 0,06 мм; № 2 — 0,8 ± 0,08 мм; № 3 — 1,0 ± 0,1 мм; № 4 — 1,2 ± 0,12 мм; № 5 — 1,6 ± 0,16 мм.Высота выступа, h2 № 1 — 1,5 ± 0,15 мм; № 2 — 2,0 ± 0,2 мм; № 3 — 2,0 ± 0,2 мм; № 4 — 2,0 ± 0,2 мм; № 5 — 2,5 ± 0,2 мм.Толщина, h3 № 1 — 1,5 ± 0,15 мм; № 2 — 2,0 ± 0,2 мм; № 3 — 2,0 ± 0,2 мм; № 4 — 2,0 ± 0,2 мм; № 5 — 2,5 ± 0,25 мм.Ширина канавки, а № 1 — 2,0 ± 0,2 мм; № 2 — 2,0 ± 0,2 мм; № 3 — 2,0 ± 0,2 мм; № 4 — 3,0 ± 0,3 мм; № 5 — 4,0 ± 0,4 мм.Ширина выступа, b № 1 — 3,0 ± 0,3 мм; № 2 — 4,0 ± 0,4 мм; № 3 — 4,0 ± 0,4 мм; № 4 — 4,0 ± 0,4 мм; № 5 — 5,0 ± 0,5 мм.
