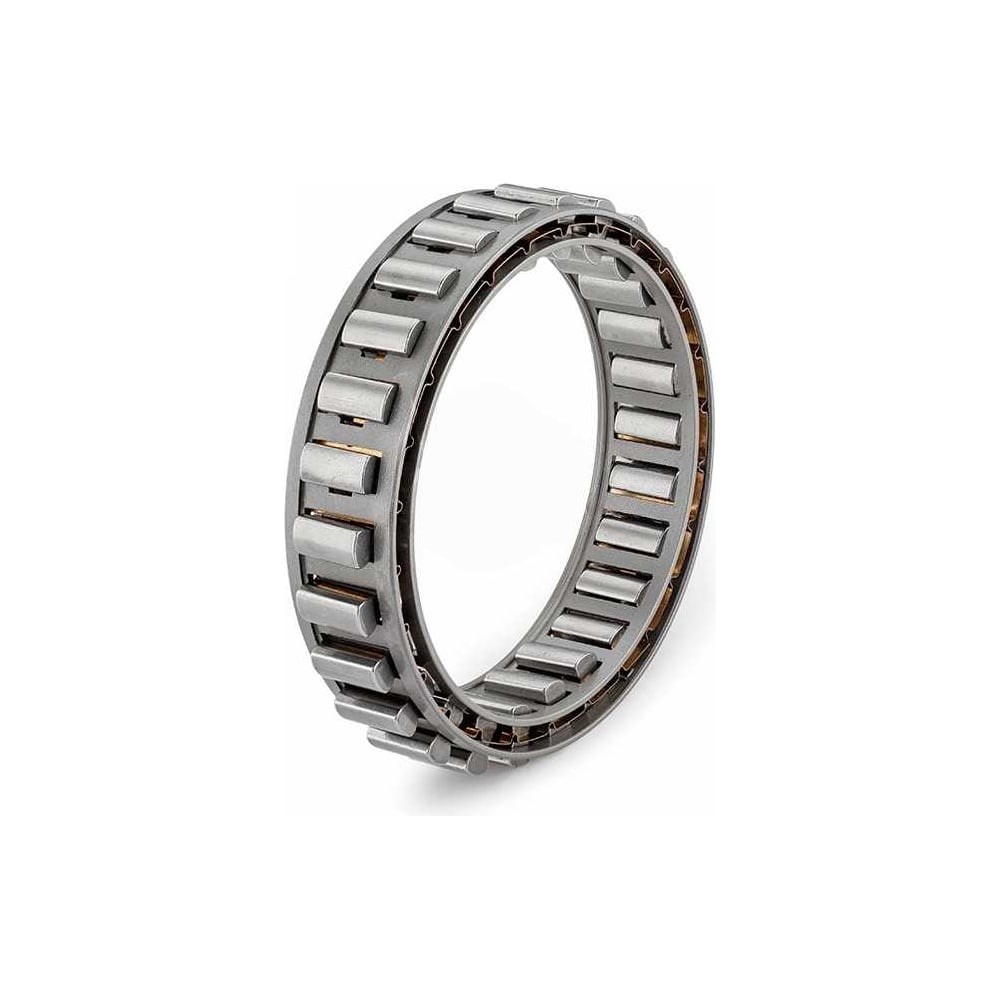

Обгонная муфта iskra GP5776A-ISKRA

Серия GP это сепараторы с контактными элементами, подходящие для обгонных муфт с дорожками скольжения в первую очередь дюймовых размеров. Небольшие размеры и высокий передаваемый крутящий момент — предлагают интересное техническое и экономическое решение. Установка нескольких сепараторов друг за другом увеличивает крутящий момент. Необходимо устанавливать один или два подшипника рядом с обгонной муфтой, чтобы обеспечить центровку наружного и внутреннего колец при вращении. Когда дорожки скольжения протачиваются в корпусе или на валу, необходимо соблюдать следующие требования: 1) Твёрдость поверхностей 60–62 HRC. 2) Глубина закалки после шлифовки не менее 1 мм. 3) Гарантировать цилиндричность дорожки скольжения. 4) Смазывание в соответствии с применением. Внешний диаметр D, мм 74.42 Диаметр d, мм 57 Вес, кг 0.11 Крутящий момент, Nm 604 Скорость вращения n max внутреннего кольца, об/мин 3300 Скорость вращения n max внешнего кольца, об/мин 1600 C мм 16 Зазор, мм 8.33 d1 max, мм 38 D1 min, мм 98 Количество упоров 26
