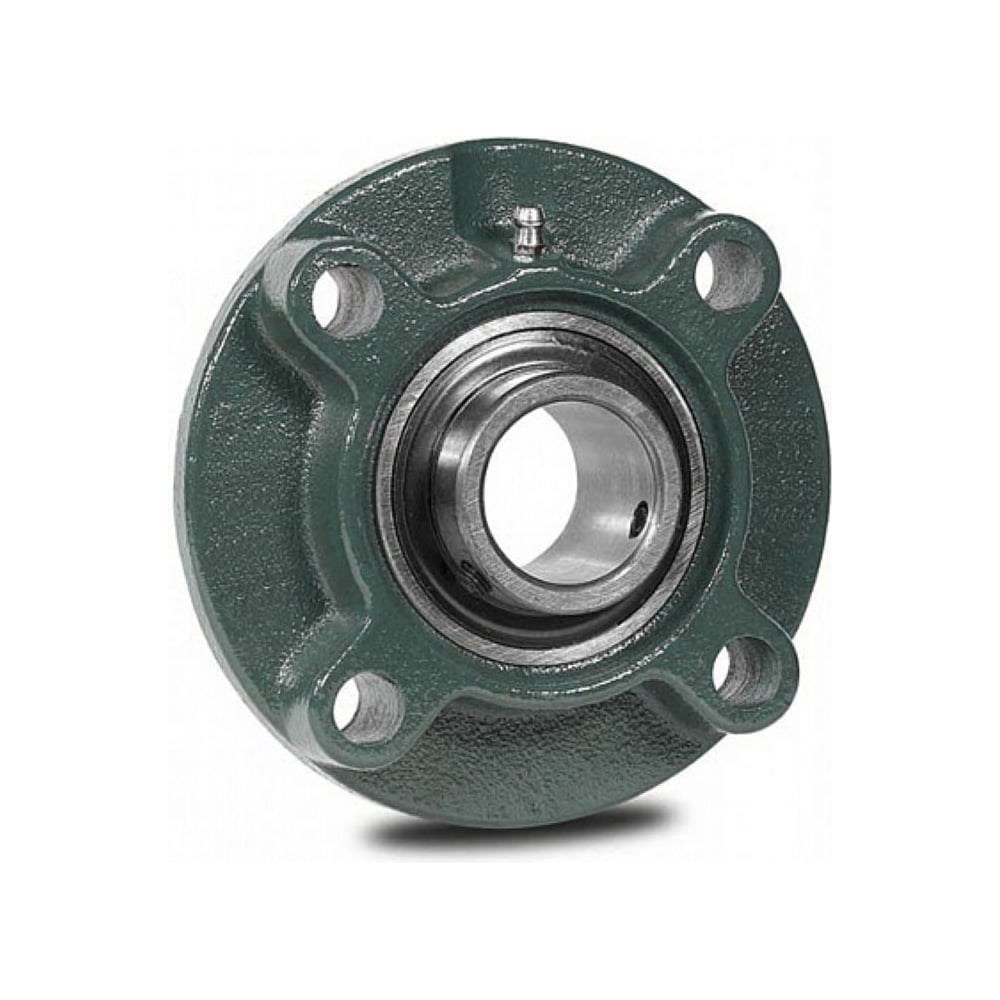

Подшипниковый узел TECHNIX UCFC212

Подшипниковый узел UCFC-212 состоит из фланцевого корпуса круглой формы FС212 и подшипника UC212. Для узлов UCFC характерно использование круглой фланцевой гильзы. Для крепления корпуса к основанию используют четыре винта. Вал закрепляют при помощи двух стопорных винтов на удлинённой части радиального подшипника. Чаще всего используются в барабанных частях механизмов. Через специальное устройство – нипель – можно производить смазку. Корпус чугунный, подшипник стальной. Технические характеристики Серия: UCFС Внутренний диаметр d, мм: 60 Материал: чугун СЧ20 Межцентровое расстояние креплений на корпусе e, мм: 113,1 Высота крепежной площадки g, мм: 36 Глубина посадки корпуса j, мм: 12 Допустимая динамическая нагрузка C, N: 49780 Внутренняя глубина подшипника Bi, мм: 65,1 Высота крепежной площадки k, мм: 15 Допустимая статическая нагрузка Co, N: 34390 Размер от края подшипника до середины шарика n, мм: 25,4 Внешний диаметр посадочной части корпуса f, мм: 135 Размер от нижнего края корпуса до середины шарика i, мм: 17 Высота корпуса l, мм: 48 Общая высота подшипникового узла z, мм: 56,7 Длина корпуса a, мм: 195 Ширина крепежной площадки p, мм: 160 Диаметр крепежного отверстия S, мм: 19 Применяемый подшипник: UC Применяемый корпус: FC Крепежный винт: M16
